激光切割空压机在钣金加工典型应用

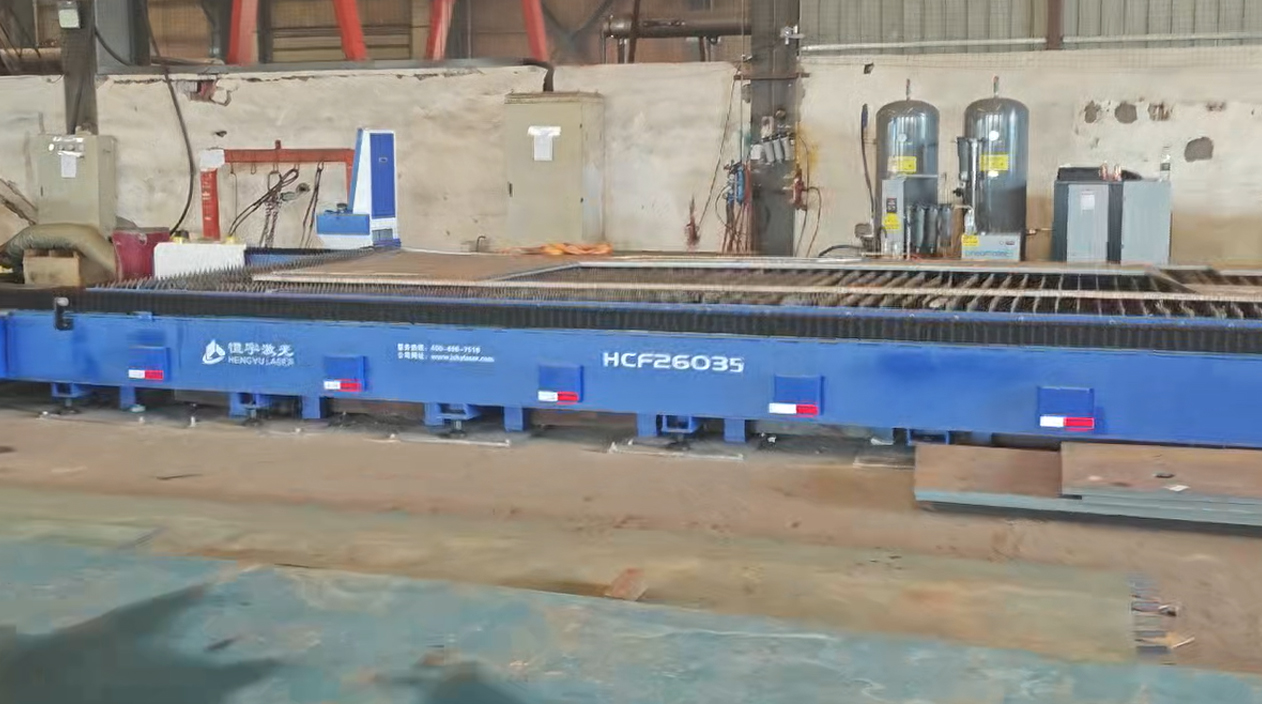

这是一家钣金加工厂，使用的是12000瓦的激光切割机，配的是汉尼米克37kw16bar的撬装一体机。首先我们要知道激光切割必须使用干燥洁净压缩空气，所以我们撬装一体螺杆空压机包含螺杆机、冷干机、吸干机、两个600L的储气罐、八级精密过滤器，五合一组合，保证空压机的稳定性和压缩气体的纯净度。

以下是空压机各级后处理设备的作用说明：

冷冻式干燥机

冷干机主要作用就是除水，核心原理：制冷降温，让空气中水蒸气凝结成水排出

优缺点：价格低、维护简单；露点最低只能到 2℃左右，无法做到深度干燥，潮湿环境、精密设备会出水。

吸附式干燥机

主要作用是深度干燥，核心原理：分子筛 / 氧化铝吸附剂物理吸附水蒸气，核心优势就是极低露点，常压露点可达 - 20℃~-70℃，几乎完全去除水汽，空气极度干燥。激光切割、电子芯片、喷涂、实验室、户外低温管路、防腐要求高的工况是必备的。

储气罐（缓冲罐）

·  稳压缓冲 空压机间歇加载 / 卸载，储气罐储存压缩空气，稳定管路气压，避免压力忽高忽低，保护设备、保证用气稳定。

·  减少空压机启停损耗 存气后空压机不用频繁启停，降低电机、机头磨损，省电延长主机寿命。

·  初步降温、除水除渣 高温压缩空气进入罐体后流速骤降，温度下降，大量冷凝水、铁锈、润滑油、粉尘靠自重沉降，底部排污阀定期排水。

·  应急供气 用气瞬间高峰（设备启动、喷砂、气动工具）时，罐体释放存气，弥补空压机瞬时供气不足。

汉尼米克采用的内喷涂的储气罐，可以有效避免生锈，延长使用寿命。

过滤器

按精度分可分为前置除水除油除尘、精密除油、超精密活性炭除油

1. 初级过滤器主要作用是 拦截大颗粒铁锈、管道杂质、大量液态水、液态润滑油，保护后端干燥机不被油污堵塞。

2. 精密过滤器主要作用是过滤微小油雾、细粉尘，残余油含量降至 0.1ppm，通用气动设备标配。

3. 活性炭超精密过滤器主要作用是吸附气态油分子，残油≤0.001ppm，用于喷漆、食品、制药、电子行业。

通用作用是保护空压机设备、干燥设备；防止管路锈蚀、产品油污报废。

激光切割对气源压力稳定、大流量、高洁净无油无水要求是极高的，如果选错会出现挂渣、切不透、烧镜片、频繁停机，所以选择适配的激光切割专用空压机非常重要。那如何选型呢？

（1）根据激光功率匹配排气量（核心流量标准）

流量计算通用公式

空压机额定排量 = 设备峰值总耗气量 × 1.15~1.2（安全余量）

· 单台连续切割取 1.2 余量；间歇打样取 1.15；多台同开取 1.2~1.3

· 忽略余量后果：高速切割时压力骤降、切缝毛刺、切割速度减半

 (2)按切割板材厚度选空压机

管路、过滤器、干燥机全程有压降（总损耗 0.15~0.3MPa），空压机输出压力必须高于喷嘴实际需求。

1. 薄板碳钢＜3mm（仅切薄板） 喷嘴需求 0.7~0.8MPa → 选0.8MPa（8bar）标准螺杆机

2. 中薄板 2~6mm 不锈钢 / 铝 喷嘴需求 1.0~1.2MPa → 选1.3MPa（13bar）高压螺杆机

3. 厚板 6~16mm、铝板、高反光材料 喷嘴需求 1.3~1.5MPa → 选1.6MPa（16bar）专用高压螺杆

(3)空压机机型怎么选

空压机机型分为永磁变频螺杆机和工频螺杆空压机

工频定频螺杆机比较适合频繁启停的工况，压力波动大、空载耗电高，仅适合偶尔打样小作坊

激光切割选择永磁变频螺杆空压机才是首选

· 核心优势：随切割启停自动调转速，空载节电 30%+；压力波动≤±0.01MPa，供气稳定；噪音低、连续 24 小时运行稳定

· 永磁变频也细分两种：

o 微油永磁变频：性价比高，必须配齐全套后处理除油；适合碳钢薄板为主、预算有限

o 无油水润滑永磁变频（Class 0 无油）：含油量≤0.01mg/m³，无油污染风险，长期切不锈钢、铝、高端钣金必选，杜绝镜片油污报废。

汉尼米克作为激光切割专用空压机厂家，专注于激光切割空压机的研发与生产，致力于为客户提供稳定、洁净的压缩气体。公司空压机型号齐全，可适配全系列激光切割机，支持颜色、压力、款式等定制需求，提供全球发货服务，年产量达15000多台，合作客户超20000家，已成为激光切割配套空压机的优选品牌。
